রেটেড ভোল্টেজ: |
10~500KV |
স্ট্যান্ডার্ড: |
DL/T879-2004 |
ব্যবহার করুন: |
পাওয়ার প্ল্যান্টের জন্য |
লাইসেন্স: |
সিই আইএসও |
তামার তার: |
50mm2 |
প্রকার: |
সাবস্টেশন, ট্রান্সমিশন |

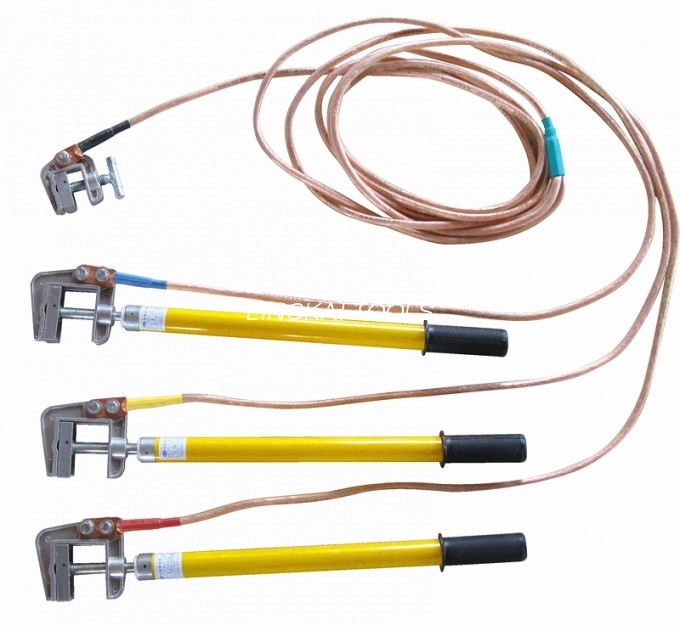

উচ্চ ভোল্টেজ আর্থ ওয়্যার সেট নিরাপত্তা আর্থিং ডিভাইস গ্রাউন্ডিং লিড
ভোল্টেজ 220kv সেফটি আর্থিং ডিভাইস গ্রাউন্ডিং লিডের জন্য আর্থ ওয়্যার কিট 35mm2
1. পণ্য অক্ষর: হুক হালকা অ্যালুমিনিয়াম খাদ কম্প্রেশন ঢালাই গ্রহণ করে, মেরু হালকা ইপোক্সি উত্পাদন, উচ্চ শক্তি, বৈদ্যুতিক পরিবাহনের চমৎকার ক্ষমতা ব্যবহার করে। ব্যালিং তারের ইলেক্ট্রোলাইসিস তামার তার ব্যবহার করে। প্রতিরক্ষামূলক কভারের জন্য তাপমাত্রার সুযোগ: ±40°C
2. পণ্যের স্পেসিফিকেশন:
(1) ফেজ লিড, আর্থ লিড, আর্থ বার এবং আর্থ এন্ড ক্ল্যাম্প দ্বারা মিলিত।
(2) আর্থিং তারের ক্রস এলাকা: 16mm2, 25mm2, 35mm2, 50mm2, 70mm2, ইত্যাদি।
এছাড়াও আপনার অনুরোধ হিসাবে এটি উত্পাদন করতে পারেন.
3. অ্যাপ্লিকেশন:
একটি বিতরণ লাইন এবং সিস্টেম
বি ট্রান্সমিশন লাইন এবং সিস্টেম
সি সাবস্টেশন বাস
D ভূগর্ভস্থ সিস্টেম
F শিল্প সার্কিট এবং সিস্টেম
4. বৈশিষ্ট্য: অস্থায়ী এবং বহনযোগ্য.
পণ্য:
|
ভোল্টেজ ক্লাস |
মাটি নরম তামার তার |
(এমএম) স্থল অপারেশন রড দৈর্ঘ্য |
|||
| (এমএম) | (মি) |
অন্তরক |
হাতেখড়ি |
মোট দৈর্ঘ্য |
|
| 10KV | 25 | 1*3+7~1.5*3+20 | 700 | 300 | 1000 |
| 35KV | 25 | 1.5*3+18 | 900 | 600 | 1500 |
| 68KV | 25 | 1.5*3+20 | 1000 | 600 | 1600 |
| 110KV | 25,35 |
9*3 2*3+2 |
1300 | 700 | 2000 |
| 220KV | 25,35 |
9*3 3*3+25 |
2100 | 900 | 3000 |
| 330KV | 35,50 | 12*3 4*3+25 | 3000 | 1100 | 4100 |
| 500KV | 35,50 | 13*3~20*3 | 4100 | 1400 | 5500 |
|
220-500KV ওভারহেড স্থল তারের |
25 | 1*3+7~1.5*3+20 | 700 | 300 | 1000 |
|
উচ্চ চাপ পরীক্ষার সরঞ্জাম |
35,50 | 5*3~10*3 | 700 | 300 | 1000 |
প্রতি মিটারে তামার তারের রেট করা মান:
|
এমএম বিভাগীয় এলাকা |
10 | 16 | 25 | 35 | 50 | 70 | 95 | 120 |
|
এমএম তারের ব্যাস |
4.2 | 5.7 | 7.5 | 8.78 | 11 | 12 | 16 | 17 |
|
এমএম খাপ ব্যাস |
7.3 | 7.8 | 9.6 | 11.2 | 12.6 | 16.5 | 21 | 22 |
|
MΩ প্রতিরোধের মান |
1.98 | 1.24 | 0.79 | 0.56 | 0.4 | 0.28 | 0.21 | 0.16 |
|
A নিরাপত্তা বর্তমান |
90 | 100 | 123 | 150 | 210 | 238 | 300 | 300 |
কনফিগারেশন:
ব্যবহৃত: এটি ট্রান্সমিশন লাইন, পাওয়ার প্লান্ট এবং সাবস্টেশন সরঞ্জাম, সংক্ষিপ্ত জন্য উপযুক্ত
পাওয়ার বিভ্রাট রক্ষণাবেক্ষণের জন্য সার্কিট গ্রাউন্ডিং।
বৈশিষ্ট্য: অ্যালুমিনিয়াম খাদ কাস্টিং সহ তারের ক্ল্যাম্পার, উচ্চ শক্তি, ভাল পরিবাহিতা
