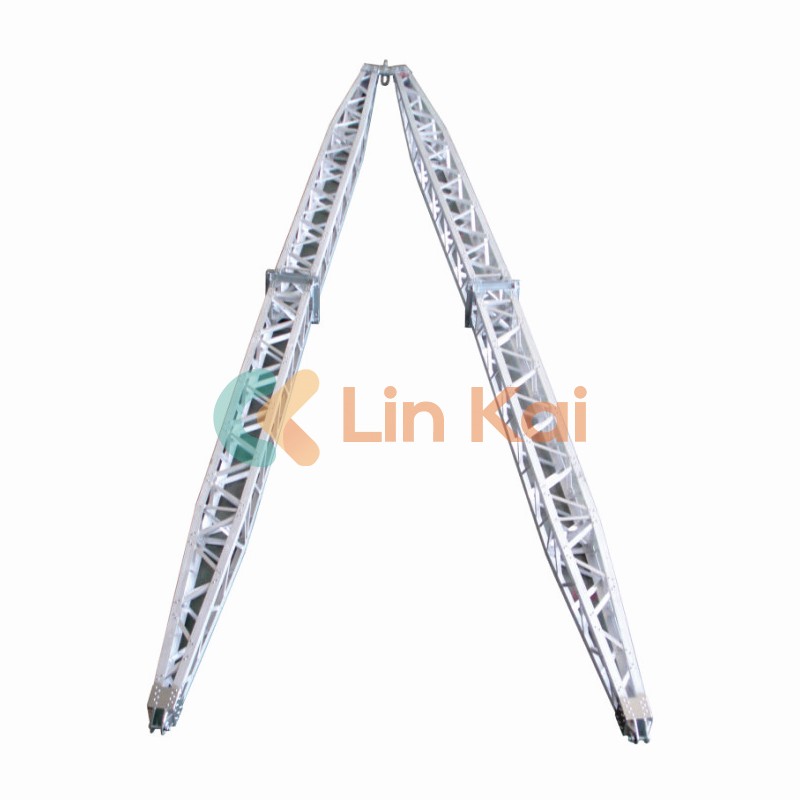

Anএ-শেপ জাল জিন মেরুট্রান্সমিশন-লাইন, টেলিকম এবং ইউটিলিটি কাঠামো উত্থানের সময় খুঁটি, টাওয়ার এবং সম্পর্কিত সরঞ্জামগুলি বাড়াতে, অবস্থান এবং ইনস্টল করতে ব্যবহৃত একটি অস্থায়ী, ইঞ্জিনিয়ারড লিফটিং ফ্রেম। একক টিউব বা টিউবুলার জিন খুঁটির বিপরীতে, এ-শেপ ল্যাটিস ডিজাইনে একটি খোলা, ত্রিভুজযুক্ত ফ্রেম ব্যবহার করা হয় যা উচ্চ শক্তি, কম ওজন এবং টর্জনিয়াল কঠোরতার সংমিশ্রণ করে। এই কনফিগারেশনটি এটিকে উত্তোলন এবং আপ-শেষের পুরো টাওয়ার বিভাগগুলি, অ্যান্টেনা অ্যাসেমব্লিজ, ক্রসআর্মস এবং অনুরূপ উপাদানগুলির জন্য বিশেষভাবে উপযুক্ত করে তোলে যেখানে নিয়ন্ত্রিত, গাইডেড লিফটিং এবং একটি কমপ্যাক্ট অন সাইটে পদচিহ্ন প্রয়োজন। উত্পাদনকারীরা সাধারণত পোর্টেবিলিটি, শক্তি এবং জারা প্রতিরোধের ভারসাম্য বজায় রাখতে অ্যালুমিনিয়াম-অ্যালোয় এবং উচ্চ-টেনসিল স্টিলের বৈকল্পিকগুলিতে এ-আকারের জাল জিনের খুঁটি সরবরাহ করে।

অনুশীলনে এ-আকারের জাল জিন মেরুটি কাঠামোর বেসে বা তার কাছাকাছি নোঙ্গর করা হয় এবং বিভাগের সাথে সংযুক্ত থাকে যা অবশ্যই স্থাপন করা উচিত; উইনচস, ছিনতাই ব্লক এবং নিয়ন্ত্রিত কারচুপির পরে অংশটি উত্তোলন এবং ঘোরানোর জন্য ব্যবহৃত হয়। যেহেতু জিন মেরু একটি নিয়ন্ত্রিত লিভার আর্ম এবং জ্যাক-পয়েন্ট হিসাবে কাজ করে, এটি দূরবর্তী বা সীমাবদ্ধ সাইটগুলিতে বৃহত মোবাইল ক্রেনের প্রয়োজনীয়তা হ্রাস করে এবং তাই সংক্রমণ, বিতরণ এবং দূরবর্তী টেলিকম টাওয়ার উত্থানের জন্য একটি সাধারণ সমাধান। কৌশলটি লাইন নির্মাণ এবং টাওয়ার কাজের জন্য ক্ষেত্রের পদ্ধতি এবং এসওপিগুলিতে ব্যাপকভাবে নথিভুক্ত করা হয়।

এটি কীভাবে কাজ করে (ডিজাইন, কী পরামিতি এবং আপনি যখন কিনবেন তখন কী নির্দিষ্ট করবেন)

কীভাবে একটি এ-আকৃতির জাল জিন মেরু একটি ছোট ডানা টানাকে নিরাপদ, অনুমানযোগ্য লিফটে অনুবাদ করে? এর মূল অংশে জিন মেরু টেনসিল উইঞ্চ ফোর্সকে বেস সংযোগে পিভট পয়েন্ট সম্পর্কে একটি মুহুর্তে রূপান্তর করে। এ-আকারের জাল জ্যামিতি বাঁকানো এবং টর্জন প্রতিরোধের জন্য ত্রিভুজযুক্ত সদস্যদের ব্যবহার করার সময়, একক টিউবের পরিবর্তে একাধিক পা এবং ব্র্যাকিং নোডের মাধ্যমে লোড বিতরণ করার জন্য ত্রিভুজযুক্ত সদস্যদের ব্যবহার করার সময় উপাদানকে পাতলা এবং হালকা রাখে। শীর্ষ/মাথা সমাবেশটি বিভিন্ন সংযুক্তি (ফিক্সড হেড, আপেন্ডিং হেড, দ্বৈত-ব্যবহারের মাথা) এবং কারচুপি ব্লকগুলি গ্রহণ করার জন্য ইঞ্জিনিয়ার করা হয়, যাতে জিন মেরুটি টাওয়ার বিভাগের লিফট প্রোফাইলের সাথে মিলে যায়।

নীচে একটি সংক্ষিপ্ত প্রযুক্তিগত পরামিতি সারণী রয়েছে যা সংগ্রহ দল এবং সাইট ইঞ্জিনিয়াররা সাধারণত এ-শেপ ল্যাটিস জিন মেরু মডেলগুলির তুলনা করতে ব্যবহার করে। এগুলি প্রতিনিধি ক্ষেত্র এবং সাধারণ রেঞ্জগুলি-সঠিক মানগুলি প্রস্তুতকারক এবং মডেল দ্বারা পৃথক হয়, তাই সর্বদা মডেল-নির্দিষ্ট শংসাপত্র, পরীক্ষার প্রতিবেদন এবং লোড চার্টগুলির জন্য অনুরোধ করুন।

কারখানার ডেটা এবং বিতরণ নথিগুলিতে আপনার কী জোর দেওয়া উচিত? সর্বদা অনুরোধ করুন: প্রত্যয়িত উপাদান পরীক্ষার প্রতিবেদনগুলি (টেনসিল, ফলন), মাত্রিক অঙ্কন, একটি প্রস্তুতকারকের লোড চার্ট (বিভিন্ন কোণে উত্তোলনের ক্ষমতা সহ), প্রযোজ্য ওয়েল্ডিং/রিভেট রেকর্ডস, উইনচেস/ছিনতাইয়ের ব্লকের জন্য পরীক্ষার শংসাপত্র এবং একটি লিখিত পরিদর্শন এবং রক্ষণাবেক্ষণ ম্যানুয়াল। এই দস্তাবেজগুলি আপনার সাইটে জিন মেরুর প্রকৃত নিরাপদ কাজের সক্ষমতার মধ্যে একটি জেনেরিক স্পেস এবং এর মধ্যে ব্যবধানটি সরিয়ে দেয়।

আপনার সাইটের প্রয়োজনীয়তার সাথে জিন মেরুতে কীভাবে মেলে-প্রযুক্তিগত কর্মপ্রবাহে এম্বেড করা একটি সংক্ষিপ্ত চেকলিস্ট: প্রযোজিত বিভাগের ওজন এবং কেন্দ্রের-মহাকর্ষ নির্ধারণ করুন, উপলভ্য অ্যাঙ্কর পয়েন্টগুলি এবং বেস জ্যামিতি নির্ধারণ করুন, প্রয়োজনীয় মুহুর্তটি গণনা করুন (উইঞ্চ পুল × লিভার আর্ম) এবং আপনি ব্যবহার করবেন এমন কাজের কোণে প্রকাশিত ক্ষমতা সহ একটি জিন মেরু নির্বাচন করুন। যখন টাওয়ার হাইটস বা বায়ু/বরফের বোঝা খামটিকে ধাক্কা দেয়, তখন উচ্চ-ক্ষমতার মডেলগুলিতে আপগ্রেড করুন বা ভারী শুল্কের জন্য ডিজাইন করা ইস্পাত-চাঙ্গা সিরিজ নির্বাচন করুন। প্রস্তুতকারকের লোড চার্ট এবং প্রাসঙ্গিক জিন মেরু মানগুলি আপনার নির্বাচনকে বৈধতা দেওয়ার জন্য ব্যবহার করা উচিত।

কেন একটি এ-আকৃতির জাল জিন মেরু চয়ন করুন

অভিজ্ঞ ঠিকাদাররা কেন বিকল্পের চেয়ে এ-শেপ ল্যাটিস জিন পোলটি বেছে নেয়? কারণগুলি অপারেশনাল, লজিস্টিকাল এবং সুরক্ষা বিভাগগুলিতে পড়ে।

প্রথমত, অপারেশনাল দক্ষতা: জাল এ-আকারটি একটি দুর্দান্ত শক্তি থেকে ওজন অনুপাত দেয়। তুলনামূলক উত্তোলন টর্কের একক টিউবুলার জিন খুঁটির সাথে তুলনা করে, জাল বিভাগগুলি পরিবহনের জন্য হালকা এবং একত্রিত হওয়া সহজ, একত্রিতকরণের সময় ম্যান-ঘন্টা হ্রাস করে। ত্রিভুজযুক্ত সদস্যরা টর্জনিয়াল বাকলিংকে প্রতিরোধ করে যখন মেরুটি একটি আপেন্ডিং ক্রমের সময় অফ-উল্লম্ব কোণগুলিতে কাজ করে, যার অর্থ একটি স্থির, আরও নিয়ন্ত্রণযোগ্য লিফট।

দ্বিতীয়ত, সাইট অভিযোজনযোগ্যতা: এ-শেপ জাল জিনের খুঁটিগুলি প্রায়শই মডুলার বিভাগগুলিতে আসে যা একসাথে পিন করা বা বোল্ট করা হয়। এই মডুলারিটিটি ক্রুদের একত্রিত উচ্চতাটিকে সাইটের সীমাবদ্ধতায় দর্জি দেয়, একটি বড় আকারের ক্রেন বা দ্বিতীয় ক্রেনের প্রয়োজনীয়তা হ্রাস করে। অনেক গ্রামীণ বা পার্বত্য সংক্রমণ প্রকল্পগুলিতে, যে লজিস্টিকাল সরলীকরণ বড় ব্যয় এবং সময়সূচী সঞ্চয়গুলিতে অনুবাদ করে।

তৃতীয়, সুরক্ষা এবং নিয়ন্ত্রক প্রান্তিককরণ: জিন মেরুগুলির নকশা এবং ব্যবহার শিল্পের মান এবং স্বীকৃত পদ্ধতিতে সম্বোধন করা হয় (উদাহরণস্বরূপ, টিআইএ/এএনএসআই জিন মেরু গাইডেন্স এবং আইইইই নথি যা যোগাযোগ এবং সংক্রমণ কাজে ব্যবহৃত জিন মেরুগুলির জন্য সীমাবদ্ধতা এবং পরীক্ষার প্রোটোকল বর্ণনা করে)। ফিল্ড ক্রুদের একটি লিখিত এসওপি অনুসরণ করা উচিত যা রিগিং কনফিগারেশন, অ্যাঙ্কর ডিজাইন, ট্যাগ লাইন, বর্জন অঞ্চল, প্রাক-লিফট পরিদর্শন এবং জরুরী হ্রাস পদ্ধতিগুলি কভার করে। বেশ কয়েকটি এখতিয়ারগুলি এই মানগুলিকে স্থানীয় বিধিবিধান বা টাওয়ার কাজের জন্য নিয়োগকর্তার নিয়মগুলিতে এম্বেড করে। স্বীকৃত মানগুলিতে নির্মিত এবং ডকুমেন্টেড এসওপিগুলিতে পরিচালিত সরঞ্জামগুলি ব্যবহার ঝুঁকি হ্রাস করে এবং কোনও ঘটনার ক্ষেত্রে আইনী এবং বীমা স্পষ্টতা সরবরাহ করে।

সুরক্ষা-সমালোচনামূলক বিবেচনাগুলি (প্রতিটি লিফটে কী নিয়ন্ত্রণ করতে হবে): প্রদত্ত কার্যনির্বাহী কোণে রেটযুক্ত সক্ষমতা অতিক্রম করবেন না; পিন এবং ফাস্টেনারগুলি রেট এবং সুরক্ষিত করা হয়েছে তা নিশ্চিত করুন; উইঞ্চ ব্রেক এবং ছিনতাই ব্লকগুলি প্রত্যয়িত অবস্থায় রয়েছে তা যাচাই করুন; বাতাসের গতি নিরীক্ষণ এবং লিফটগুলি স্থগিত করার সময় স্থগিতকরণ স্থায়িত্বকে হুমকি দেয়; এবং প্রাথমিক উইঞ্চ ব্যর্থ হলে একটি নিয়ন্ত্রিত নিম্নতর পথের জন্য পরিকল্পনা করুন। অনেক সরবরাহকারী ম্যানুয়াল এবং সাইট এসওপিগুলির কোনও সাইটে প্রথম ব্যবহারের আগে লোড-টেস্টিং এবং ভিজ্যুয়াল পরিদর্শন রেকর্ডের প্রয়োজন হয়। এই ব্যবহারিক নিয়ন্ত্রণগুলি জিন মেরু অপারেশনগুলির জন্য প্রকাশিত এসওপিগুলিতে পাওয়া একই নীতিগুলি অনুসরণ করে।

কীভাবে মানব ও সরঞ্জামের ঝুঁকি হ্রাস করবেন: লিফ্টের উপর কর্তৃপক্ষের সাথে একক দক্ষ লিফট সুপারভাইজারকে বরাদ্দ করুন, সমস্ত কর্মীদের কাছে লিফট পরিকল্পনা এবং সংকেত যোগাযোগ করুন, বর্জনীয় অঞ্চলগুলি রাখুন এবং অ-প্রয়োজনীয় কর্মীদের ভালভাবে পরিষ্কার রাখুন। প্রাক-লিফট চেকলিস্টগুলিতে প্রস্তুতকারকের অ্যাসেম্বলি টর্ক/পিন টর্কগুলি, কারচুপি কোণ, শ্যাকল রেটিং এবং অ্যাঙ্কর স্থিতিশীলতার যাচাইকরণ অন্তর্ভুক্ত করা উচিত। যেখানে উপলভ্য, সক্রিয়ভাবে লিফট ফোর্স রেকর্ড করতে এবং অজান্তেই ওভারলোডগুলি এড়াতে টর্ক-মনিটরিড উইঞ্চগুলি বা লোড সেলগুলি ব্যবহার করুন। এই নিয়ন্ত্রণগুলি সোজা হয় তবে রুটিন লিফট এবং ঘটনার মধ্যে পার্থক্য তৈরি করে যা ডাউনটাইম এবং ব্যয়কে ছাড়িয়ে যায়।

নোড 4 - দুটি সাধারণ প্রশ্ন (প্রশ্নোত্তর) এবং ব্র্যান্ড এবং যোগাযোগের সাথে বন্ধ করুন

প্রশ্ন: আমি কীভাবে জানব যে আমার জিন মেরু অর্ডারটির জন্য আমার কোন মাথা টাইপ (আপেন্ডিং বনাম স্থির) দরকার?
উত্তর: যদি অপারেশনের অনুভূমিক থেকে উল্লম্ব দিকে সম্পূর্ণ টাওয়ার বিভাগটি ঘোরানো প্রয়োজন হয় তবে একটি আপেন্ডিং মাথা চয়ন করুন (আপেন্ডিং হেড নিয়ন্ত্রিত পিভোটিংয়ের অনুমতি দেয় এবং সাধারণত একটি সুইভেল বা ড্রপ-পিন সিস্টেমকে সংহত করে), আপনি যদি কেবল উল্লম্বভাবে উত্তোলন করেন বা স্ট্যাটিক লিপিং পয়েন্ট হিসাবে জিন মেরুটি ব্যবহার করেন তবে একটি নির্দিষ্ট মাথা চয়ন করুন; যদি সাইটের কাজ উভয় কার্যকে একত্রিত করে, একটি দ্বৈত-ব্যবহারের মাথা নির্দিষ্ট করুন যাতে একই জিন মেরু উভয় উল্লম্ব লিফট এবং মাঠের পুনঃনির্মাণ ছাড়াই আপেন্ডিং অপারেশনগুলিকে সমর্থন করে-সর্বদা নির্বাচিত মাথা কনফিগারেশনের জন্য প্রস্তুতকারকের লোড চার্ট যাচাই করুন।

প্রশ্ন: কোন রুটিন পরিদর্শন এবং রক্ষণাবেক্ষণ বছরের পর বছর ধরে একটি জাল জিন মেরু নিরাপদ রাখবে?
উত্তর: প্রতিটি ব্যবহারের আগে পরীক্ষা করুন (রিভেটস/বোল্টগুলি পরীক্ষা করুন, সদস্যদের মধ্যে হেয়ারলাইন ফাটল বা জারা সন্ধান করুন, পিন ব্যস্ততা এবং সুরক্ষা ক্লিপগুলি যাচাই করুন, পরীক্ষা উইঞ্চ ব্রেক এবং দড়ি শর্ত), একটি ডকুমেন্টেড বার্ষিক কাঠামোগত পরিদর্শন করুন (আপনার কিউএ প্রোগ্রামের দ্বারা প্রয়োজনে উচ্চ-চাপের ওয়েল্ডস বা পিন গর্ত সহ ননডাস্ট্রাকটিভ টেস্টিং সহ), শ্যাকলগুলি প্রতিস্থাপন করুন, লোড-পরীক্ষার সময়সূচী যাতে প্রতিটি বিতরণ ইউনিট তার প্রত্যয়িত উত্তোলন ক্ষমতা বজায় রাখে। ক্লায়েন্ট এবং সুরক্ষা কর্তৃপক্ষের যথাযথ অধ্যবসায় প্রদর্শনের জন্য পরিদর্শন রেকর্ডগুলি রাখুন।

উপসংহারে, এ-আকারের জাল জিন মেরু সংক্রমণ খুঁটি, টেলিকম টাওয়ার এবং অনুরূপ কাঠামো খাড়া করার জন্য একটি প্রমাণিত, দক্ষ সরঞ্জাম যেখানে গতিশীলতা, নিয়ন্ত্রণ এবং অনুকূল শক্তি থেকে ওজন অনুপাত অগ্রাধিকার। এর মডুলারিটি, হেড-টাইপ বিকল্পগুলি এবং ডকুমেন্টেড লোড চার্টগুলি আপনার সাইটের প্রয়োজনের সাথে কোনও মডেলের সাথে মেলে সোজা করে তোলে; এর নকশা এবং অপারেশনাল অনুশীলনটি শিল্প জুড়ে ব্যবহৃত প্রতিষ্ঠিত মান এবং এসওপিগুলির সাথে একত্রিত হয়। বিকল্পগুলি মূল্যায়ন করার দলগুলির জন্য, একাকী ক্রয়ের দামের চেয়ে মোট লাইফসাইকেল ব্যয় (সংগ্রহ, পরিবহন, ক্রু সময় এবং রক্ষণাবেক্ষণের জন্য ক্রু সময় এবং রক্ষণাবেক্ষণের জন্য) ওজন করুন-সেখানেই এ-শেপ ল্যাটিস সিস্টেমগুলি সাধারণত সুবিধা দেখায়। পেশাদার সংগ্রহ এবং এ-শেপ ল্যাটিস জিন পোলগুলিতে প্রযুক্তিগত সহায়তার জন্য, লিঙ্গকাইয়ের ইঞ্জিনিয়ারড পণ্য লাইনগুলি বিবেচনা করুন; তাদের মডেলগুলি সম্পূর্ণ প্রযুক্তিগত ডকুমেন্টেশন, লোড চার্ট এবং বিক্রয় পরবর্তী সমর্থন সহ উপলব্ধ।আমাদের সাথে যোগাযোগ করুনমডেল শীট, কারখানার শংসাপত্র এবং একটি সাইট-নির্দিষ্ট নির্বাচন পরামর্শের জন্য-আমাদের দলটি বিশদ প্রস্তাব এবং বিতরণ বিকল্পগুলির সাথে প্রতিক্রিয়া জানাবে।
