প্যাকিং: |
স্টিলের বাক্স |
বর্ণনা: |

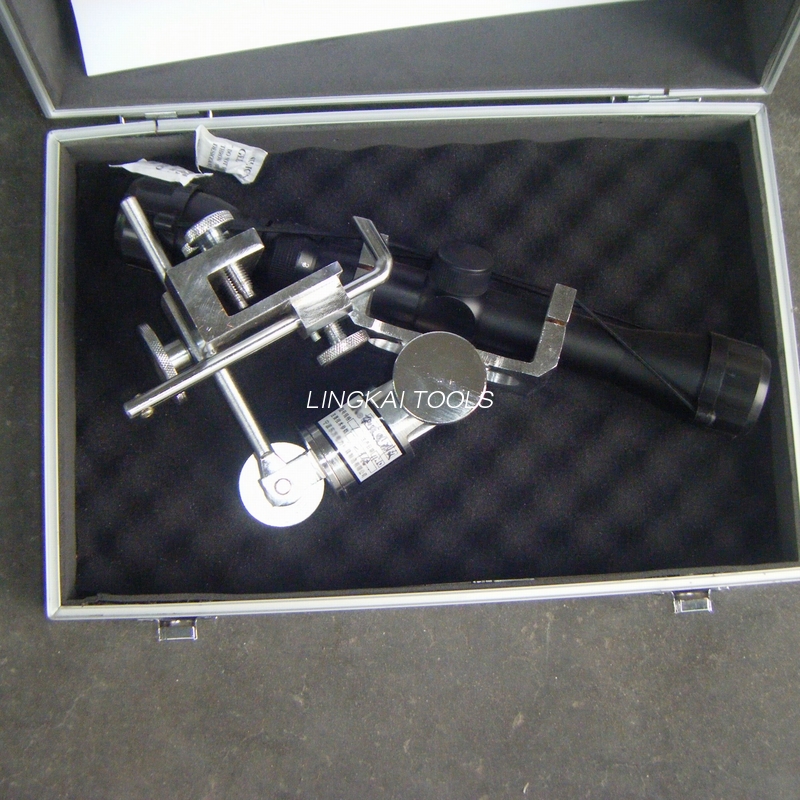

কন্ডাক্টর জুম স্যাগ স্কোপ |
বিবর্ধন: |
4X |
ওজন: |
1.6 কেজি |
কোণ ইস্পাত: |
56-125 ডিগ্রী |
মডেল: |
সাগ স্কোপ 22151 |
কন্ডাক্টর বা আর্থ ওয়্যার, ওপিজিডব্লিউ স্যাগিং অপারেশনের সময় ওভারহেড ট্রান্সমিশন লাইনের স্যাগ সামঞ্জস্য করার জন্য জুম স্যাগ স্কোপ ব্যবহার করা হয়। টাওয়ারে কোণ ইস্পাত ধরে রাখতে টেলিস্কোপটি ইস্পাত ফিক্সিং ডিভাইস দিয়ে সজ্জিত।
জুম কেস স্কোপ
আইটেম নং: 22151
ম্যাগনিফাইং ফ্যাক্টর: 4 বার
আবেদন: কন্ডাক্টর sags পর্যবেক্ষণের জন্য উপযুক্ত. এটা টাওয়ারে বসানো যেতে পারে।
ওজন (কেজি): 1.6
| 1 | টেলিস্কোপ | 2 | ফ্রেমের স্থির বোল্ট | 3 | বেসের স্থির বল্টু |
| 4 | বল্টু ধরে রাখুন | 5 | কানেক্টিং রডের ফিক্সড বল্ট | 6 | নিরাপত্তা হুক |
| 7 | সেফটি হুকের ফিক্সড বল্ট | 8 | আত্মার স্তর |
SAG SCOPE ওভারহেড ট্রান্সমিশন লাইনের ইনস্টলেশনের সময় কন্ডাক্টরের স্যাগ পর্যবেক্ষণ করতে এবং অপারেটরকে কন্ডাক্টরের স্তব্ধতা সামঞ্জস্য করতে সাহায্য করতে ব্যবহৃত হয়।
SAG SCOPE এর টেলিস্কোপে বড় উদ্দেশ্য ব্যাস, প্রশস্ত ভিউ ফিল্ড, উচ্চ বিবর্ধনের বৈশিষ্ট্য রয়েছে। উদ্দেশ্য দেখার জন্য এটি ব্যবহার করা সহজ এবং পরিমাপের নির্ভুলতা প্রচার করা।
SAG SCOPE বৈদ্যুতিক টাওয়ারে ইনস্টল করার জন্য যুক্তিসঙ্গত কাঠামোর সাথে ডিজাইন করা হয়েছে। SAG SCOPE সমান্তরালগ্রামের মাধ্যমে পরিবাহীর স্তব্ধতা পর্যবেক্ষণ করতে ব্যবহার করা যেতে পারে।
অপারেটিং নির্দেশাবলী
1. SAG SCOPE-এ সমস্ত বোল্ট শক্ত করুন।
2. টাওয়ারে SAG SCOPE স্থির করা হয়েছে।
ক সেফটি হুক 7 এর বোল্টটি ছেড়ে দিন, সেফটি হুকটি সরান এবং হোল্ড বোল্ট 4 এবং কানেক্টিং রড 5 এর ফিক্সড বোল্টটি ছেড়ে দিন।
খ. SAG SCOPE এর হোল্ড বোল্ট 4 এবং সেফটি হুক 6 এর মধ্যে টাওয়ারের বডি ঢোকান এবং দুটি বোল্ট 4 এবং 5 শক্ত করুন।
গ. সেফটি হুক টাইট করুন এবং সেফটি হুকের ফিক্সড বোল্ট টাইট করুন, টাওয়ারের বডিতে SAG SCOPE ঠিক করুন।
3. স্তর সামঞ্জস্য করুন.
ক বেস 3 এর ফিক্সড বোল্ট এবং কানেক্টিং রড 5 এর ফিক্সড বোল্ট ছেড়ে দিন। ফ্রেমের স্তর সামঞ্জস্য করুন, স্পিরিট লেভেল 8 এর বুদবুদটিকে কেন্দ্রের অবস্থানে নিয়ে যান।
খ. বেস 3 এর ফিক্সড বোল্ট এবং কানেক্টিং রড 5 এর ফিক্সড বোল্ট শক্ত করুন। SAG SCOPE ঘুরানোর সময় বুদবুদটিকে কেন্দ্রের অবস্থানে রাখুন।
4. টেলিস্কোপ ব্যবহার করুন।
ক লেন্সের কভার খুলে ফেলুন, উদ্দেশ্যগুলি দেখতে টেলিস্কোপ ব্যবহার করুন।
খ. লক্ষ্যগুলি পর্যবেক্ষণ করার সময়, দয়া করে টেলিস্কোপ থেকে চোখ 60 মিমি দূরে রাখুন।
গ. আপনি যখন বিভিন্ন দূরত্বে উদ্দেশ্যগুলি দেখেন, আপনি দূরবীনটিতে রিংটি চালু করতে পারেন, যতক্ষণ না লেন্সের ক্রসটি পরিষ্কার হয়, তারপরে রিংটি শক্ত করুন।
d লেন্সের ক্রস কোণ টেলিস্কোপ ঘুরিয়ে সামঞ্জস্য করা যেতে পারে। ফ্রেম 2 এর ফিক্সড বোল্টটি ছেড়ে দিন, তারপর টেলিস্কোপটি ঘুরিয়ে দিন এবং ফ্রেম 2 এর স্থির বোল্টটি শক্ত করুন।
