মডেল: |
8 স্ট্র্যান্ড ATW7mm, 9mm, 11mm, 13 মিমি |
বর্ণনা: |
এন্টি টুইস্টিং ব্রেইডেড স্টিলের তারের দড়ি |
স্ট্র্যান্ড নির্মাণ: |
1 X 19W |
ব্যবহার: |
একক কন্ডাক্টর বা OPGW |
ব্রেকিং লোড: |
137.51 KN |
ইস্পাত তারের গ্রেড: |
1960 N/MM2 |
তৈলাক্তকরণ: |
ঐচ্ছিক |
স্ট্র্যান্ডের সংখ্যা: |
8 |
8 স্ট্র্যান্ডস অ্যান্টি টুইস্টিং ব্রেইডেড স্টিল ওয়্যার দড়ি সাধারণত ট্রান্সমিশন লাইনে ওভারহেড একক কন্ডাক্টর বা অপটিক ফাইবার কেবল টানার জন্য ব্যবহৃত হয়। যেহেতু 8 স্ট্র্যান্ডের দড়ির একক স্ট্র্যান্ডটি 12 স্ট্র্যান্ডের দড়ির চেয়ে বড়, এটি 7 মিমি, 9 মিমি এবং 11 মিমি দড়ির মতো ছোট আকারের দড়িতে ব্রেইড করার জন্য ভাল।
দড়ি বিশেষভাবে উচ্চ শক্তি গ্যালভানাইজড ইস্পাত তারের স্ট্র্যান্ড থেকে বিনুনি করা হয়, এবং সাধারণত ওভারহেড পাওয়ার লাইন স্ট্রিং এবং টানা অপারেশনের জন্য ব্যবহৃত হয়। উচ্চ শক্তির দড়ির অনেক সুবিধা রয়েছে: উচ্চ নমনীয়তা, ঘূর্ণনের সম্পূর্ণ স্থিতিশীলতা, প্রাথমিক তারের মধ্যে চাপের একজাতীয় বন্টন। স্ট্রিং অপারেশনের সময় বর্ধিত দক্ষতা। তাই দড়ি সর্বদা পাইলট তারের দড়ি বা পাওয়ার লাইন নির্মাণের জন্য টানার দড়ি হিসাবে ব্যবহৃত হয়।
8 Strands এন্টি মোচড় বিনুনি ইস্পাত তারের দড়ি
| আইটেম নং | নামমাত্র ব্যাস | ব্রেকিং লোড (KN) | একক স্ট্র্যান্ড ব্যাস (মিমি) | সাধারণ T/S (N/mm²) | নেট ওজন (কেজি/1000 মি) | |
| 18101 | 7 | 35 | Φ2.0 | 1960 | 166 | |
| 18102 | 9 | 54 | Φ2.5 | 1960 | 270 | |
| 18103 | 11 | 78 | Φ3.0 | 1960 | 412 | |
| 18104 | 13 | 105 | Φ3.5 | 1960 | 530 | |
| 18105 | 15 | 117 | Φ4.0 | 1960 | 706 | |

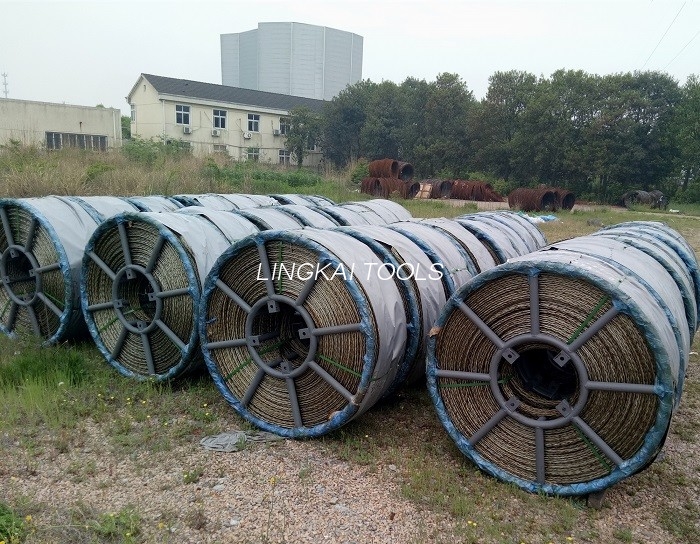

9 মিমি দড়ি 1X19W গ্যালভানাইজড তার, 1000 মিটার/ড্রামের 8 স্ট্র্যান্ড থেকে বিনুনি করা হয়
950 মিমি ব্যাসের ইস্পাত ড্রামে প্যাক করা।
| বিড়াল নম্বর | তাকে দড়ি. | ব্রেকিং লোড | স্ট্র্যান্ড দিয়া। | গঠন | একক ওজন | মন্তব্য |
| 18101 | 7 মিমি | 35 kN | 2.0 মিমি | 8x19W | 0.160 কেজি/মি | 8 strands |
| 18102 | 9 মিমি | 54 kN | 2.5 মিমি | 8x19W | 0.26 কেজি/মি | 8 strands |
| 18103 | 11 মিমি | 77 kN | 3.0 মিমি | 8x19W | 0.373 কেজি/মি | 8 strands |
| 18104 | 13 মিমি | 105 kN | 3.5 মিমি | 8x19W | 0.510 কেজি/মি | 8 strands |
| 18105 | 15 মিমি | 137 kN | 4.0 মিমি | 8x19W | 0.667 কেজি/মি | 8 strands |
| 18201A | 9 মিমি | 50 kN | 2.0 মিমি | 12x19W | 0.250 কেজি/মি | 12 strands |
| 18202A | 10 মিমি | 70 kN | 2.3 মিমি | 12x19W | 0.356 কেজি/মি | 12 strands |
| 18203A | 11 মিমি | 85 kN | 2.5 মিমি | 12x19W | 0.405 কেজি/মি | 12 strands |
| 18204A | 12 মিমি | 100 kN | 2.7 মিমি | 12x19W | 0.510 কেজি/মি | 12 strands |
| 18205A | 13 মিমি | 115 kN | 3.0 মিমি | 12x19W | 0.620 কেজি/মি | 12 strands |
| 18206A | 14 মিমি | 130 kN | 3.2 মিমি | 12x19W | 0.710 কেজি/মি | 12 strands |
| 18207A | 15 মিমি | 143 kN | 3.3 মিমি | 12x19W | 0.770 কেজি/মি | 12 strands |
| 18208A | 16 মিমি | 160 kN | 3.5 মিমি | 12x19W | 0.800 কেজি/মি | 12 strands |
| 18209A | 18 মিমি | 206 kN | 4.0 মিমি | 12x19W | 1.06 কেজি/মি | 12 strands |
| 18210A | 19 মিমি | 236 kN | 4.3 মিমি | 12x19W | 1.21 কেজি/মি | 12 strands |
| 18211A | 20 মিমি | 266 kN | 4.5 মিমি | 12x1T25 | 1.31 কেজি/মি | 12 strands |
| 18211 খ | 20 মিমি | 275 kN | 4.5 মিমি | 12x1T29 | 1.35 কেজি/মি | 12 strands |
| 18212A | 22 মিমি | 313 kN | 4.8 মিমি | 12x1T25 | 1.49 কেজি/মি | 12 strands |
| 18212B | 22 মিমি | 325 kN | 4.8 মিমি | 12x1T29 | 1.54 কেজি/মি | 12 strands |
| 18213A | 24 মিমি | 342 kN | 5.0 মিমি | 12x1T29 | 1.65 কেজি/মি | 12 strands |
| 18213 খ | 24 মিমি | 375 kN | 5.2 মিমি | 12x1T29 | 1.80 কেজি/মি | 12 strands |
| 18214A | 26 মিমি | 400 kN | 5.4 মিমি | 12x1T29 | 1.95 কেজি/মি | 12 strands |
| 18214 খ | 26 মিমি | 405 kN | 4.5 মিমি | 18x1T29 | 2.02 কেজি/মি | 18 strands |
| 18215A | 28 মিমি | 462 kN | 6.0 মিমি | 12x1T25 | 2.24 কেজি/মি | 12 strands |
| 18215B | 28 মিমি | 540 kN | 5.2 মিমি | 18x1T25 | 2.63 কেজি/মি | 18 strands |
| 18216 | 30 মিমি | 582 kN | 5.4 মিমি | 18x1T29 | 2.93 কেজি/মি | 18 strands |
| 18217 | 31 মিমি | 680 kN | 5.8 মিমি | 18x1T29 | 3.36 কেজি/মি | 18 strands |
| 18218 | 32 মিমি | 727 kN | 6.0 মিমি | 18x1T29 | 3.60 কেজি/মি | 18 strands |
| প্রস্তাবিত কাজের লোড: ব্রেকিং লোডের 1/3 |
||||||
